二氧化碳流量計一般選型用氣體渦街流量計，質量精度更高要求可以選擇氣體質量流量計用于貿易結算，當然選擇渦街流量計帶溫壓補償按質量顯示，也可以用于貿易結算。仕樂克儀表專業生產二氧化碳流量計，是專業的二氧化碳流量計廠家，價格咨詢電話4000-118-588，如果橫向振動比較厲害的，由于渦街對于橫向抗震的抗干擾能力弱，這個時候就需要選用差壓式流量計，比如V錐流量計、孔板流量計等。
|
公稱通徑 |
15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
|
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
|
介質溫度(℃) |
壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
精確度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范圍度 |
1：6～1：30 |
|
供電電壓 |
傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池 |
|
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型 IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
|
儀表口徑 |
液體 |
氣體 |
||
|
測量范圍(m3/h) |
輸出頻率范(Hz) |
測量范圍(m3/h) |
輸出頻率范圍(Hz) |
|
|
15 |
0.4～4 |
40～400 |
2.8～12 |
278～1190 |
|
20 |
0.7～7 |
26～260 |
6～30 |
226～1130 |
|
25 |
1～10 |
21～210 |
8.8～55 |
190～1140 |
|
32 |
1.5～15 |
15～150 |
15～140 |
126～1036 |
|
40 |
2.5～25 |
13～130 |
25～205 |
140～1040 |
|
50 |
3.5～45 |
9～190 |
35～350 |
94～1020 |
|
65 |
5.5～75 |
6.7～91 |
60～600 |
73～730 |
|
80 |
8.5～110 |
4.1～82 |
86～860 |
55～690 |
|
100 |
16～180 |
4.7～69 |
130～1300 |
42～536 |
|
125 |
25～270 |
4.3～49 |
220～2200 |
38～380 |
|
150 |
35～350 |
2.8～43 |
350～4000 |
33～330 |
|
200 |
65～650 |
2～31 |
560～8000 |
22～315 |
|
250 |
95～950 |
1.5～25 |
890～11000 |
18～221 |
|
300 |
150～1500 |
1.2～24 |
1360～18000 |
16～213 |
|
-300 |
150～1500 |
5.5～87 |
1560～15600 |
85～880 |
|
-400 |
180～3000 |
5.6～87 |
2750～27000 |
85～880 |
|
-500 |
300～4500 |
5.6～88 |
4300～43000 |
85～880 |
|
-600 |
450～6500 |
5.7～89 |
6100～61000 |
85～880 |
|
-800 |
750～10000 |
5.7～88 |
11000～110000 |
85～880 |
|
-1000 |
1200～1700 |
5.8～88 |
17000～170000 |
85～880 |
|
>(1000) |
協議 |
|
協議 |
|
注：表中(300)～(1000)口徑為插入式
二氧化碳流量計選型表
|
型 譜 |
說 明 |
||||
|
SLKLUGB |
www.ahuapu.com |
渦街流量?jī)x表 |
|||
|
檢測 |
B |
壓電式傳感器 |
|||
|
方式 |
E |
電容式傳感器 |
|||
|
通徑 |
|
DN |
15～1000 |
單位：mm |
|
|
連接方式 |
|
1 |
僅對滿管型 |
法蘭連接型 |
|
|
2 |
僅對滿管型 |
法蘭卡裝型 |
|||
|
3 |
僅對插入型 |
簡易插入型 |
|||
|
4 |
僅對插入型 |
球閥插入型 |
|||
|
測量介質 |
|
2 |
液體 |
||
|
3 |
氣體 |
||||
|
4 |
蒸汽 |
||||
|
使用環境 |
|
P |
普通型 |
||
|
B |
防爆型 |
||||
|
輸出信號 |
|
1 |
脈沖輸出 |
||
|
2 |
24V,4～20mA電流輸出 |
||||
|
3 |
RS-485通訊 |
||||
|
4 |
電池供電，不帶補償 |
||||
|
5 |
溫壓補償一體， |
||||
|
6 |
溫壓補償一體，電池供電型 |
||||
|
選型 |
例如： SLKLUGB-DN5024P6 滿管型壓電式渦街流量?jī)x表，通徑DN50，法蘭卡裝 |
||||
|
說明 |
型連接,介質為蒸汽,溫壓補償一體，24V，4～20mA電流信號輸出，液晶顯示 |
||||

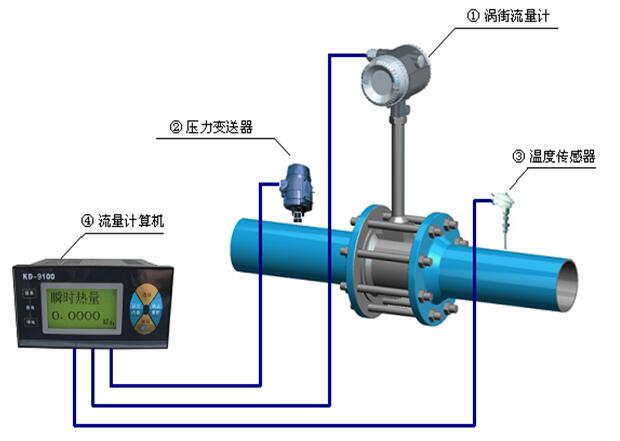

分體式二氧化碳流量計展示圖

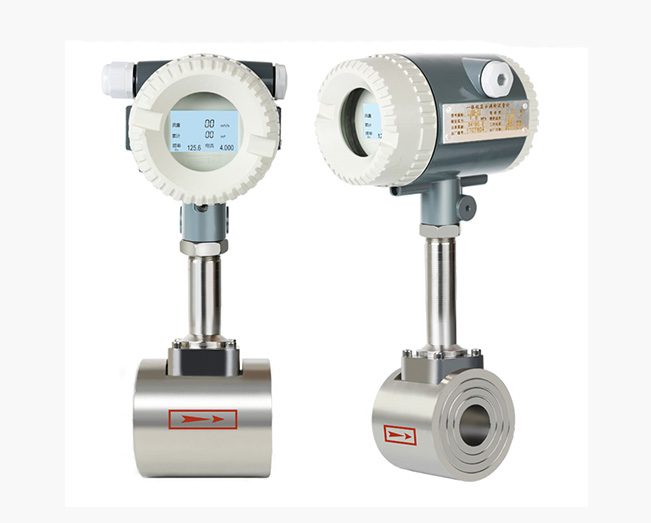

一體式二氧化碳流量計展示圖
